N95口罩鼻梁絲相比普通口罩鼻梁絲選用的絲徑較粗，多采用0.55，0.6，0.7毫米絲徑，由于N95口罩鼻梁絲選用的絲徑較粗，因此對軟度的要求更為嚴格，N95口罩的檢驗更為嚴格，如果想達到軟度要求，必須采用高溫真空地缸爐工藝退火，其他工藝的鐵絲根本不合格。
由于現在市場上口罩鼻梁絲比較混亂，下面我們就詳細介紹一下，希望用戶朋友們仔細的看，對你是有幫助的。

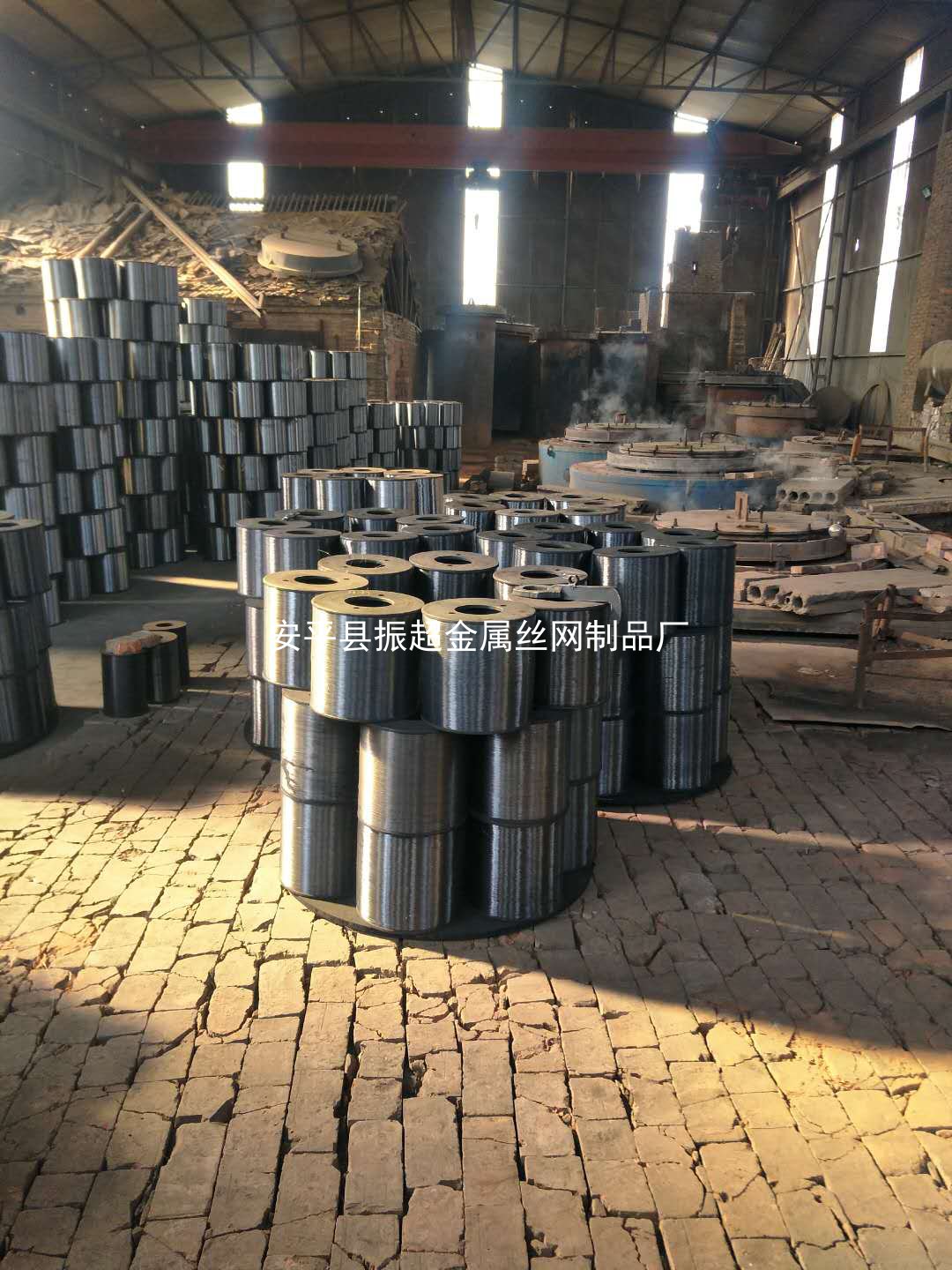

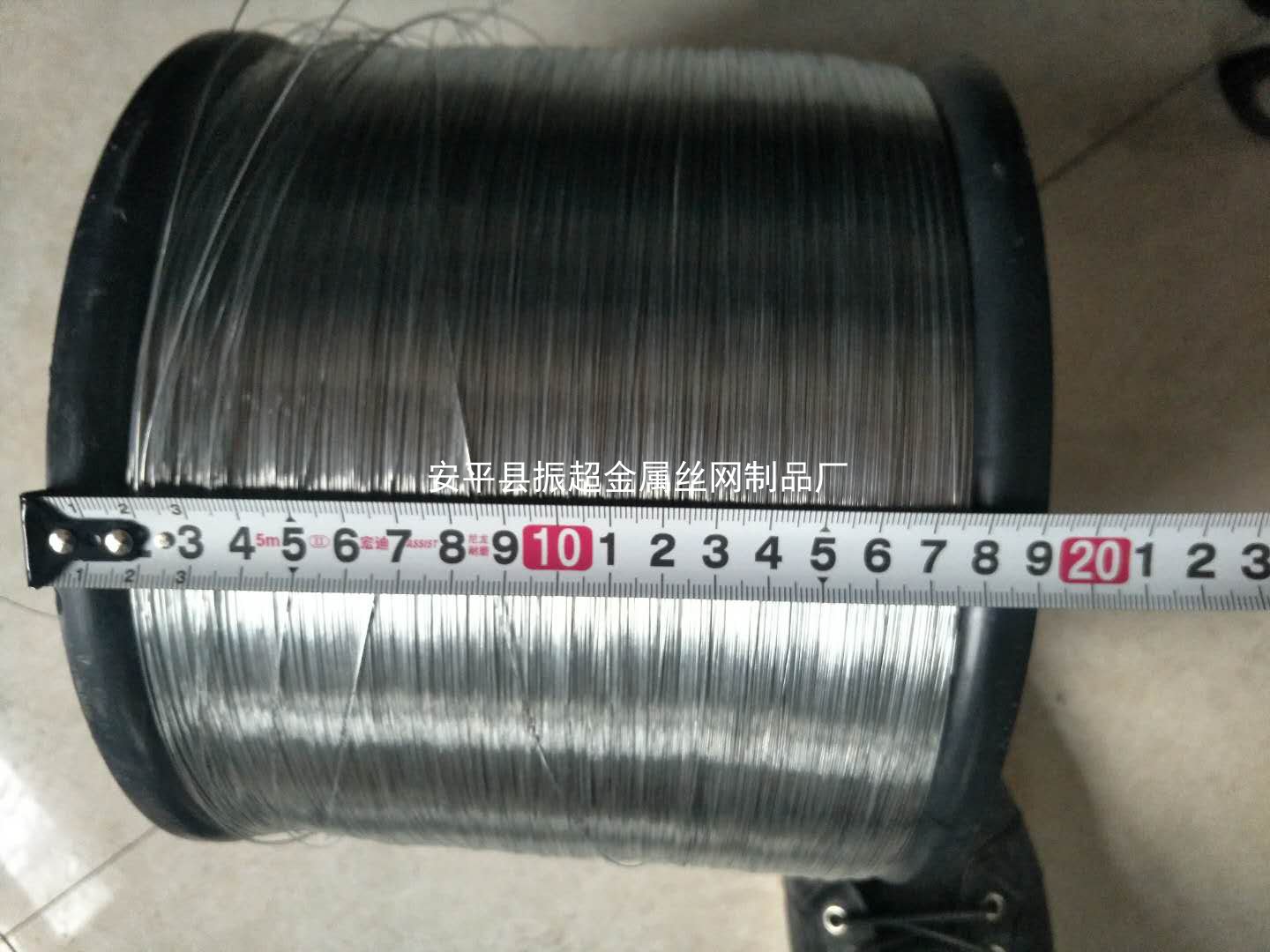

本來口罩鼻梁絲的標準流程是：用0.45，0.5，或0.7毫米的高溫真空退火鐵絲進行冷鍍鋅處理，此過程中的退火才是真正意義上的退火，地缸爐恒溫退火4小時以上，這樣出來的退火絲軟度才是口罩鼻梁絲的標準軟度。由于此流程中的鍍鋅環節產能嚴重不足，所以才衍生出了下面的兩種，都是存在問題的，請仔細的看。
第一種，不是鍍鋅線不夠，產能嚴重不足嗎，用戶又要求鍍鋅，怎么辦，有辦法，0.45，0.5毫米的鍍鋅鐵絲不夠用，可是較粗的鍍鋅鐵絲多的是，比如1.5毫米，2毫米等等，把1.5毫米，2毫米的鍍鋅鐵絲拉拔成0.45，0.5毫米不就行了嗎，從外觀看是絲毫看不出來的，但是一使用就很明顯了，這樣用粗絲拔細的鍍鋅鐵絲，硬度要高很多，使用起來會有很大影響，不經過高溫退火，彈性較強，反映在口罩上會不粘合鼻梁.包PE的時候會不順暢，極容易出現翻轉現象。
第二種，不是要求鍍鋅嗎，0.45，0.5，0.7的黑鐵絲可并不少，把黑鐵絲做熱鍍鋅處理，請注意，此過程是用黑鐵絲原絲做熱鍍鋅處理，并不是用退火絲做熱鍍鋅處理，用退火絲是做不了熱鍍鋅處理的，工藝的問題，不過熱鍍鋅處理的過程就有退火功能，退火溫度和地缸溫度幾乎差不多，可是退火時間就差很多了，熱鍍鋅高溫退火的時間也不過就是短短的幾秒鐘。因此，軟度也是不夠的。反映在口罩上也會不粘合鼻梁.包PE的時候會不順暢，極容易出現翻轉現象。
如果對鍍鋅要求高，在標準鍍鋅口罩絲供應不上的時候，可購買少量應急。
以上所說的兩種鍍鋅鐵絲，在價格上要比標準鍍鋅口罩鼻梁絲低不少。并不是所有的廠家都告訴你這些。因此目前市場上的價格很亂。購買時需要注意。
如果對軟度要求高，在標準鍍鋅口罩鼻梁絲又的確嚴重缺貨的情況下，又不想停工，直接用退火絲也是可行的，鍍鋅的作用是防銹，做鼻梁條的時候又要包pE，如果出于防護的角度看，鍍鋅的實際意義并不大。
(責任編輯：振超網業) |
